Konfigurasi Tunnel Di Mikrotik

TUNNEL

Tunnel adalah sebuah metode penyelubungan (encapsulation) paket data dijaringan. Paket data mengalami sedikit pengubahan atau modifikasi yaitu penambahan header dari tunnel. Ketika data sudah melewati tunnel dan sampai di tujuan (ujung) tunnel maka header dari paket data akan dekembalikan seperti semula.

EOIP

Ethernet Over IP (EOIP) merupakan protocol proprietary untuk membangun bridge dan tunnel antar router mikrotik, di mana interface EOIP akan dianggap sebagai ethernet. Tunnel ID di EOIP harus diantara kedua interface EOIP. MAC Address diantara interface EOIP harus dibedakan. Maka untuk menggunakan fitur ini, router di Head Office dan router di Branch office harus sama - sama menggunakan router mikrotik. EOIP menggunakan protocol GRE (RFC17101).

Kita bisa lakukan langkah konfigurasi sebagai berikut. Pertama kita pilih EOIP Tunnel lalu tambahkan Remote Address 192.168.2.23 dan Tunnel ID 13, dan jangan lupa Remote Address jangan sama dengan IP Address lalu Tunnel ID harus sama dengan router teman kita.

Maka akan muncul flag R kalau sudah terhubung dengan router teman kita.

Lalu tambahkan IP Address untuk IP EOIP Tunnel

Isikan Address 12.12.12.2/24 dan Interface eoip-tunnel 1 lalu klik ok.

tambahkan Remote Address 192.168.2.14 dan Tunnel ID 13, lalu Tunnel ID harus sama dengan router server.

Kita tambah IP Address untuk eoip tunnel. Kita pilih IP > Address.

Tambahkan IP Address > 12.12.12.1/24, Interface > eoip-tunnel 1, kemudian klik ok.

Lalu kita ke IP > Routes dan tambahkan Dst. Address 10.10.100.0/24 dan Gatewaynya 12.12.12.2, lalu klik ok.

Selanjutnya kita coba tes ping menggunakan CMD, ping IP Address si Router Server.

Dan kita ke IP > Routes.

Lalu kita tambahkan Dst. Address yang di ether 2 yang di router teman kita dan Gateway yang di IP Tunnel router teman kita 12.12.12.1

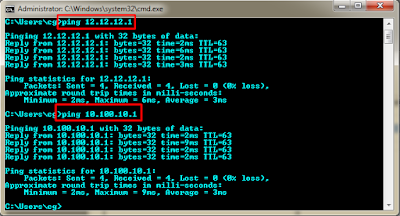

Coba kita uji dengan tes ping menggunakan CMD ping 12.12.12.1 dan ping 10.100.10.1

PPTP

PPTP (Point to Point Tunneling Protocol) adalah suatu protokol jaringan yang memungkinkan pengiriman data secara aman dari remote client kepada server perusahaan swasta deengan membuat suatu Virtual Private Network (VPN) melalui jaringan data berbasis TCP/IP. PPTP menggunakan enkripsi MPPE (Microsoft Point to Point Encryption) 40 - 128 bit, PPTP menggunakan port TCP 1723. PTTP melakukan tunneling IP packet ke dalam PPP data link layer menggunkan protocol TCP dan GRE (Generic Routing Encapsuation).

Kita ke PPP lalu pilih PPTP Server.

Kita akan megaktifkan atau enabled PPTP Server lalu klik ok.

Kita akan ke Secrets lalu Add (+) untuk menambahkan name, password, service, Local dan Remote address.

Lalu kita isikan name > popo, Password > 123, Service > pptp, Local Address > 14.14.14.1 Remote Address > 14.14.14.2.

Dan ini adalah router client untuk mengakses router server. Kita masuk ke PPP > Add (+) > PPTP Client.

Disini kita ke Dial Out masukkan IP Wlan router server yang Connect To contoh : 192.168.2.14

User yang dibuat oleh router server dengan popo, dan passwordnya 123, lalu klik ok.

Kalau sudah maka terhubung ke router server yang bertanda flag R (Running).

Kita akan ke IP > Routes > Add (+).

Dan isikan IP router server di Dst. Address > 10.100.10.0/24 dan Gatewaynya 14.14.14.1 yang di IP Local Address.

Kita akan menuju ke IP > Routes > Add (+).

Isikan Dst. Address IP Address router client > 10.100.10.0/24 dan Gateway IP yang di Remote Address > 14.14.14.2

Lalu kita akan menguji dengan tes ping ke Router client seperti tampilan di bawah ini. Apabila TTL itu maka berhasil konek ke router client.

Lalu kita akan menguji dengan tes ping ke Router server seperti tampilan di bawah ini. Apabila TTL itu maka berhasil konek ke Router server.

L2TP

L2TP merupakan pengembangan dari PPTP ditambah L2F. Network Security Protocol dan enkripsi yang digunakan untuk autentikasi sama dengan PPTP. Akan tetapi untuk melakukan komunikasi, L2TP menggunakan UDP port 1701.

L2TP mensupport non - TCP/IP protocol (Frame Relay, ATM dan SONET). L2TP dikembangkan atas kerja sama antara Cisco dan Microsoft untuk menggabungkan fitur dari PPTP dengan protocol proprietary Cisco yaitu protokol layer 2 Forwading (L2F), L2TP tidak melakukan enkripsi paket, untuk enkripsi biasanya L2TP dikombinasikan dengan IPsec, layer 2 Tunneling Protocol (L2TP) adalah jenis tunneling dan encapsulation lain untuk protokol PPP.

Kita akan konfigurasi L2TP. Pilih PPP > L2TP Server.

L2TP Server kita enabled atau mengaktifkan L2TP Server, lalu klik ok.

Kemudian kita ke Secrets > Add (+) untuk menambahkan Name, Password, Service, Local dan Remote Address.

Kita isi Name, Password, Service, Local dan Remote Address, kemudian klik ok.

Kita ke PPP > Add (+) > L2TP Client.

Lalu isikan Connect To disini isikan IP wlan router server > 192.168.2.31, lalu kita isi user dan password yang sudah dibuat tadi di Router Server, kemudian klik ok.
