Assalamu'alaikum Wr.Wb.
Kali ini saya akan memberikan sedikit tutorial instalasi VoIP (Voice over Internet Protocol) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet, VoIP disebut juga dengan IP Telephony, Internet Telephony atau Digital Phone. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket - paket data dan bukan lewat sirkuit analog telepon biasa. Definisi VoIP ialah suara yang dikirim melalui Internet Protokol (IP).
Voice over IP telah diimplementasikan dalam berbagai macam jalan menggunakan hak milik dan standar serta protokol terbuka. Contoh protokol jaringan yang digunakan untuk mengimplementasikan VoIP meliputi:
- H.323
- Media Gateway Control Protocol (MGCP)
- Session Initiation Protocol (SIP)
- Real-time Transport Protocol (RTP)
- Session Description Protocol (SDP)
- Inter-Asterisk eXchange (IAX)
Protokol H.323 adalah salah satu dari Protokol VoIP yang penerapannya ditemukan secara luas untuk lalulintas jarak jauh, seperti layanan Jaringan Area Lokal (LAN). Namun, karena perkembangan baru, protokol yang lebih kompleks seperti MGCP dan SIP, H.323 penyebaran semakin terbatas untuk membawa jarak jauh yang ada lalu lintas jaringan. Secara khusus, Session Initiation Protocol (SIP) telah mendapatkan penetrasi pasar luas VoIP.
1. Kita login mikrotik dengan winbox lalu klik Mac Addressnya, klik connect.
2. Klik IP setelah itu klik Addresses disini untuk IP Address Ether dan Wlan.
3. Klik (+) lalu isi Address dan Interface disini saya pakai IP adress 192.168.13.2/24 dan Interface di ether2 setelah itu klik ok.
4. Kalau sudah buat maka akan muncul seperti gambar di bawah ini.
5. Lanjut ke Wireless pada tab sebelah kiri lalu klik Wlan1 kemudian kita klik centang kalau sudah klik 2x di Wlan1, lalu masuk tab wireless
6. Untuk mengaktifkan wlan1 ialah kita scan akses point yang ada, dan disini saya mengambil AP dengan SSID SMKN-GLOBAL lalu connect.
7. Setelah itu pergi ke IP > DHCP Client > add arahkan ke Interface wlan1 agar bisa mengakses IP DHCP dari akses point.
8. Kalau sudah mendapatkan IP DHCP Client maka akan seperti gambar di bawah ini.
9. Lalu kita ke IP > DNS klik Allow Remote Requests kemudian klik ok.
10. Kita setting juga di Firewallnya.
11. Pilih tab NAT > add.
12. Kita pilih actionnya masquerade lalu klik ok.
13. Kita setting untuk jaringan VoIP dengan jaringan Adaptor Ter-bridge yang mengarah ke ethernet lalu klik ok.
14. Untuk login user root kemudian masukkan password yang telah kita buat.
15. Kita setting network diserver trixbox dengan perintah
system-config-network tui lalu tekan enter
16. Disini kita pilih Edit Devices.
17. Selanjutnya pilih Interface eth0. Interface eth0 ialah interface adaptor ter-birdge yang sudah saya atur di virtualbox sebelumnya.
18. Kita harus hapus tanda bintang yang di use DHCP untuk menghapusnya dengan cara tekan space.
19. Kalau sudah dihilangkan kemudian bik IP address untuk server trixbox dalam satu jaringan yang sama IP address Router kalau sudah tekan enter.
20. Kemudian kita save lalu tekan enter.
21. Kemudian kita Save&Quit untuk keluar.
22. Jangan lupa kita restart dengan perintah service network restart kalau berhasil akan seperti gambar di bawah ini.
23. Untuk memastikan IP address yang kita sudah buat, apakah terbuat atau belum kita bisa melihatnya dengan perintah ifconfig.
24. Kemudian kita setting di network adapter.
25. Lalu kita uji coba dengan ping dari cmd kita mengeping ke server untuk memastikan apakah sudak terkoneksi.
25. Setelah itu kita pergi ke google chrome kita cari IP address kita dan secara otomatis langsung ke trixbox kemudian klik switch.
26. Ingin login ke trixbox kita ketik username
maint dan passwordnya adalah
password kalau sudah kita sign in.
27. Kalau sudah masuk kita pilih PBX lalu ke PBX Settings.
28. Kemudian kita klik Extensions lalu pilih submit untuk membuat user VoIP.
28. Disini saya akan membuat 2 user.
USER 1
> User Extensios 13 = ini adalah untuk nomor telepon yang nantinya akan kita gunakan.
> Display name Rifqi = untuk nama yang kita buat.
> Secret 13 = untuk password user extension.
29. Kalau sudah kita submit.
30. Kita submit lagi untuk buat USER 2.
31. a) User Extensios 90 = ini adalah untuk nomor telepon yang nantinya akan kita gunakan.
b) Display name Vector = untuk nama yang kita buat.
c) Secret 90 = untuk password user extension.
32. Kalau sudah kita submit.
33. Kalau sudah kita klik apply yang sudah tandai seperti gambar di bawah ini.
34. Kita tinggal enter yang Continue with reload.
35. Pastikan wlan1 sudah terhubung ke WI-FI yang bertanda R (Running).
36. Sekarang kita buat akses point yang kedua dengan cara klik add > Virtual.
37. Disini saya menamakan nama WI-FI saya dengan VoIP Diaz dan arahkan ke Master Interface wlan1 kalau sudah kita klik ok.

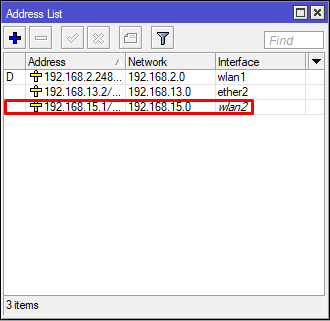

38. Selanjutnya kita buat IP address untuk wlan2 kalau sudah klik ok.
39. Kalau sudah terbuat akan seperti di bawah ini.
40. Lalu kita buat IP DHCP Server yang berfungsi untuk menyebarkan IP address yang terkoneksi ke wlan2.
41. Kita klik DHCP Setup.
42. DHCP Server Interface wlan 2 kemudian klik next.
43. Kalau sudah akan seperti gambar di bawah ini.
44. Lalu buka Handphone/Smartphone anda kemudian kita hubungkan ke WI-FI yang tadi kita buat.
45. Kemudian kita masuk ke aplikasi zoiper untuk memasukan akun yang tadi buat sebelumnya di trixbox. Disini kita pilih Accounts.
46. Akun name sesuikan nama yang sudah kita buat di trixbox.
- Host 192.168.13.3 = Adalah IP Address server trixbox kita.
- Username 13 = Adalah user extensions yang tadi kita buat sebelumnya.
- Password = Yang tadi kita buat di secret sebelumnya.
47. Kalau sudah berhasil akan seperti gambar dibawah ini.
48. Kita koneksikan juga di smartphone yang lain dengan terhubung ke wifi yang tadi kita buat sebelumnya. Kalau sudah terkoneksikan kita masukkan juga user yang ke dua cara nya sama seperti yang diatas.
49. Kalau sudah terhubung akan seperti ini
Sekian Dari Saya Semoga Bermanfaat... Jika Ada Masalah atau kekurangan mohon di maafkan.
Wassalamu'alaikum Wr.Wb.
