Assalamu'alaikum Wr.Wb.
- Latar Belakang
Terdapat kendala biaya dan waktu terhadap jarak. Jarak semakin jauh maka biaya dan pulsa yang dikeluarkan semakin besar. Perkembangan teknologi telekomunikasi juga pada perkembangan media komunikasi untuk data dan suara (voice) sehingga memunculkan Internet Telephony, VoIP.
- Tujuan
Tujuan penggunaan VoIP adalah untuk memaksimalkan penggunaan internet yang sudah ada dan menambah jangkauan telepon menjadi mendunia dengan biaya yang sangat terjangkau.
- Pengertian
Voice over Internet Protocol adalah teknologi yang menjadikan media internet untuk bisa melakukan komunikasi suara jarak jauh secara langsung. Sinyal suara analog, seperti yang anda dengar ketika berkomunikasi ditelepon diubah menjadi data digital dan kirimkan melalui jaringan berupa paket - paket data secara real time.
Jadi, apa itu Vlan Voice?
Fitur Vlan Voice memungkinkan access port untuk membawa IP Voice dari sebuah IP Telephone. Ketika switch dihubungkan dengan IP Telephone cisco 7960, IP Telephone mengirim voice traffic dengan layer 3 IP level yang lebih tinggi dan layer 2 Class of Service (CoS), yang mana keduanya diset 5 secara default. Karena kualitas suara IP Telephone dapat melemah jika terjadi pengiriman data secara merata.
- Alat dan Bahan
Adapun alat dan bahan yang digunakan untuk konfigurasi VoIP, yaitu:
- Cisco Packet Tracer, karena disini saya mengkonfigurasi melalui Cisco.
- Laptop atau PC.
- Di dalam Cisco kita membutuhkan 1 Router, 1 Switch, 4 IP Phone, dan 4 Laptop.
Oke langsung saja kita masuk ke konfigurasi.
Disini saya menggunakan
topologi yang simple, kurang lebihnya seperti di bawah ini.
Selanjutnya kita pasang
kabel power tiap IP Phone yang ada agar IP Phone dapat menyala.
Lalu kita menuju Switch
untuk membuat vlan.
- Vlan 10 : untuk vlan data computer.
- Vlan 20 : untuk vlan voice IP Phone.
- Vlan 30 : untuk native vlan.
Switch(config)#vlan 10
Switch(config-vlan)#name Data
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name Voice
Switch(config-vlan)#vlan 30
Switch(config-vlan)#name Native
Switch(config-vlan)#exit
Selanjutnya kita menuju
interface fast Ethernet 0/1 yang menuju router untuk mengubah mode menjadi mode
trunk.
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#sw mode trunk
Switch(config-if)#exit
Jangan lupa juga set
VLAN pada interface yang menuju ke IP Phone seperti gambar berikut.
Switch(config)#int range fa0/2-5
Switch(config-if-range)#sw mode access
Switch(config-if-range)#sw access vlan 10
Switch(config-if-range)#sw voice vlan 20
Switch(config-if-range)#exit
Switch(config)#
Lalu kita menuju
Router, kita akan set IP sub-interface yang akan dilewati vlan.
Router(config)#int fa0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.168.10.1 255.255.255.0
Router(config-subif)#exit
Router(config)#int fa0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.20.1 255.255.255.0
Router(config-subif)#exit
Router(config)#int fa0/0.30
Router(config-subif)#encapsulation dot1Q 30 native
Router(config-subif)#exit
Router(config)#
Ketika kita membuat
sub-interface menggunakan line yang sama dengan perintah encapsulation.
Selanjutnya kita set
DHCP Router untuk menyebar IP secara otomatis pada IP Phone dan komputer
nantinya.
*NOTE*
- IP excluded >> pengecualian IP Jadi IP yang diisi di script ini tidak akan ikut kesebar DHCP nantinya.
- IP DHCP pool >> kita akan membuat sebuah kolam IP Address, misalnya “IP DHCP pool Data” adalah kumpulan IP yang dibuat khusus untuk IP komputer nantinya. Dan “IP DHCP pool Voice” adalah kumpulan IP yang dibuat khusus untuk IP dari IP Phone nantinya.
- Network >> kita set IP Network dari DHCP pool yang kita buat.
- Default-Router >> kita set IP default dari DHCP pool yang kita buat.
- Option 150 >> perintah ini digunakan untuk menentukan alamat IP dari Server TFTP untuk mengunduh file konfigurasi telepon.
Router(config)#ip dhcp excluded-address 192.168.10.1
Router(config)#ip dhcp excluded-address 192.168.20.1
Router(config)#ip dhcp pool Data
Router(dhcp-config)#network 192.168.10.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.10.1
Router(dhcp-config)#exit
Router(config)#ip dhcp pool Voice
Router(dhcp-config)#network 192.168.20.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.20.1
Router(dhcp-config)#option 150 ip 192.168.20.1
Router(dhcp-config)#exit
Router(config)#
Kita masuk ke
konfigurasi Telephony-Service, untuk set maksimal dial number (dn) dan set
maksimal ephone.
- IP Source >> Telephony-Service akan mengambil DHCP dari IP source tersebut, IP source berasal dari DHCP pool yang kita buat tadi.
- Port 2000 >> protokol SCCP (Skinny Call Control Protocol) Cisco Proprietary selain SCCP ada SIP dan H.323 (versi IETF).
Router(config)#telephony-service
Router(config-telephony)#max-dn 6
Router(config-telephony)#max-ep
Router(config-telephony)#max-ephones 7
Router(config-telephony)#ip source-address 192.168.20.1 port 2000
Router(config-telephony)#exit
Lalu kita menuju
konfigurasi dial number tiap IP Phone untuk nomor telepon.
- Ephone-dn 1 untuk IP Phone 1.
- Ephone-dn 2 untuk IP Phone 2.
- Ephone-dn 3 untuk IP Phone 3.
Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 11111
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 2
Router(config-ephone-dn)#number 22222
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 3
Router(config-ephone-dn)#number 33333
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 4
Router(config-ephone-dn)#number 44444
Router(config-ephone-dn)#exit
Jangan lupa juga
aktifkan interface fast Ethernet 0/0 karena default interface dalam keadaan
mati.
Router(config)#int fa0/0
Router(config-if)#no sh
Selanjutnya kita menuju
konfigurasi tiap ephone untuk menambahkan tipe IP Phone dan button untuk memetakan
konfigurasi layanan dari telephony-service untuk IP Phone.
Router(config)#ephone 1
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:1
Router(config-ephone)#ex
Router(config)#ephone 2
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:2
Router(config-ephone)#ex
Router(config)#ephone 3
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:3
Router(config-ephone)#ex
Router(config)#ephone 4
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:4
Router(config-ephone)#

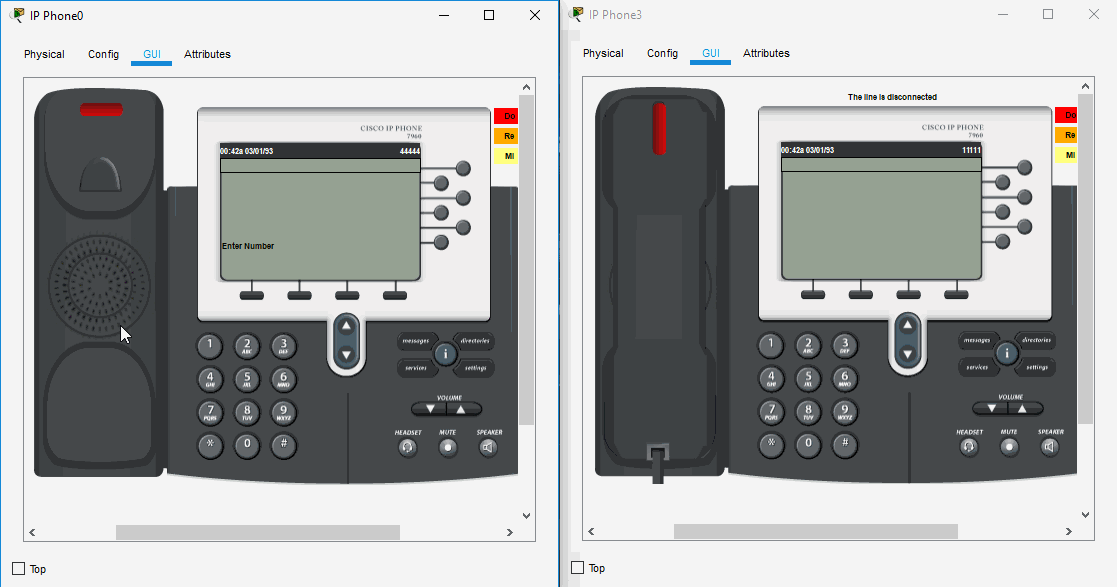

Jika semua konfigurasi
sudah merasa benar, maka seharusnya hasil panggilan antar telepon akan terhubung
seperti gambar berikut.
Kesimpulan
Dengan menggunakan VoIP ini bias melakukan
panggilan kepada telephone lain yang satu jaringan.
